Symbolisation des Positions d'exécution des soudures sur tôles et tubes
Soudures bout à bout

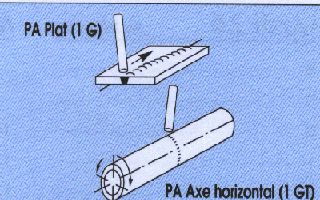

Tube en rotation.
L'axe du tube est horizontal.
On fait tourner le tube pendant le soudage, tandis que le métal d'apport est déposé.

 Soudure à plat:
Les tôles sont dans un plan horizontal, le métal d'apport est déposé par dessus.

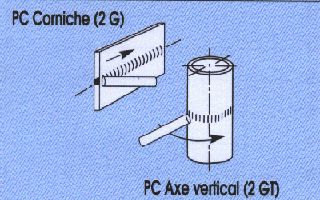

L'axe du tube est vertical.
La soudure est exécutée dans un plan horizontal.
Le soudage est dit"en corniche"

 Soudure en corniche:
Les tôles sont dans un plan vertical.L'axe de la soudure set horizontal.

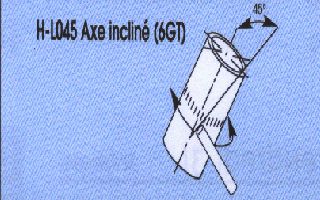

Tube fixe
L' axe est à 45°
La soudure est exécutée du bas vers le haut dans un plan à 45° par rapport à la verticale.Le soudage est dit

"En position inclinée   montante"

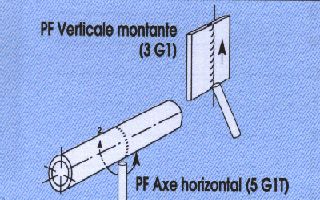

Tube fixe.
L'axe du tube est horizontal.
La soudure est exécutée du bas vers le haut dans le plan vertical.
Le soudage est dit "en position"

 Soudure verticale:
Les tôles sont dans un plan vertical ainsi que l'axe de la soudure.Le métal est déposé du bas vers le haut.

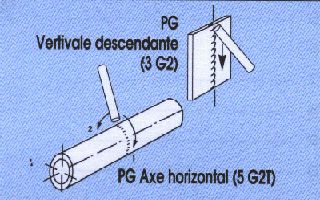

Tube fixe.
L'axe du tube est horizontal.
La soudure est exécutée du haut vers le bas dans le plan vertical.
Le soudage est dit "en position"

 Soudure verticale:
Les tôles sont dans un plan vertical ainsi que l'axe de la soudure.
Soudure verticale descendante:
Le métal est déposé du haut vers le bas.

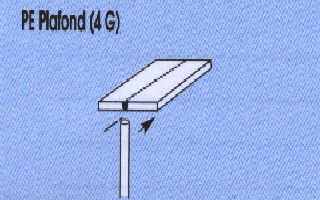

Soudure au plafond:
Les tôles sont dans un plan horizontal, le métal d'apport est déposé par dessous.
NF EN 287. Entre parenthèses les anciennes symbolisations suivant  NFA 88-110.
