Symbolisation des Positions d'exécution des soudures sur tôles
Soudures d'angle

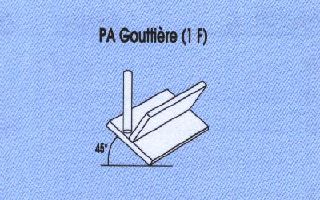

 Soudure en gouttière:
Les tôles sont disposées de telle façon que la soudure soit dans un plan horizontal, sa gorge étant verticale.

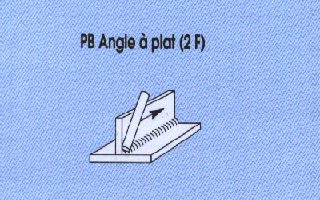

 Soudure à plat:
Une tôle est horizontale, l'autre verticale.
La soudure entre les deux tôles est exécutée dans un plan horizontal.
Soudure verticale:
Les tôles sont verticales ainsi que l'axe de la soudure.

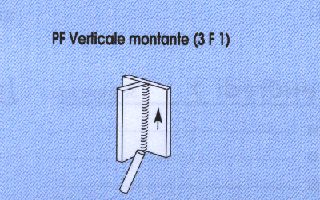

Soudure verticale montante:
Le métal est déposé du bas vers le haut.





 Soudure verticale:
Les tôles sont verticales ainsi que l'axe de la soudure.

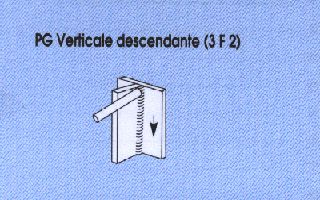

Soudure verticale descendante:
Le métal est déposé du haut vers la bas.

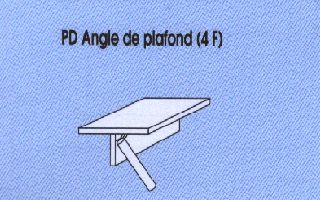

  Soudure au plafond:
Une tôle est horizontal, l'autre verticale, la soudure étant déposée par dessous et s'éxécutant dans un plan horizontal.
NF EN 287. Entre parenthèses les anciennes symbolisations suivant  NFA 88-110.
