Assemblage Procédé arc submergé

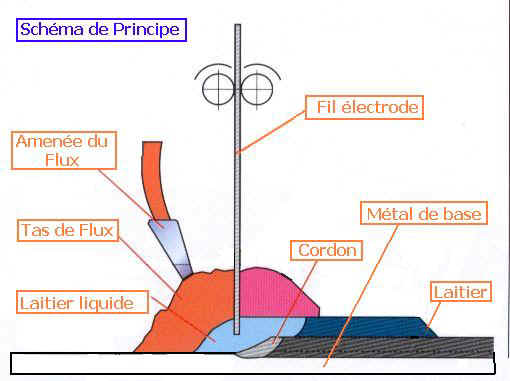

Définition du Procédé ( U.M.  : Union Melt ) L'arc submergé est une technique de soudage à l'arc électrique avec électrode fusible sous flux électro-conducteur en poudre. L'arc est transféré du fil électrode vers la pièce à souder à travers le flux. Ainsi, le rayonnement lumineux de l'arc est circonscrit. Le fil plein, ou le feuillard, est dévidé soit à vitesse constante, comme en MIG/MAG, soit asservie à la tension d'arc en fonction des caractéristiques du générateur. Le laitier résultant de la fusion du flux recouvre le bain ainsi que le cordon de soudure. Ce laitier est auto détachable à froid. Le flux non fondu est récupéré après tamisage.

Le Flux joue Plusieurs rôles importants:

Le rôle électrique: Le flux devient conducteur à chaud. Le rôle physique et métallurgique: Le flux forme un laitier garantissant une protection et un bon aspect du cordon, il protège le bain et les réactions métal/laitier conditionnent la composition du métal fondu, il lui apporte notamment du manganèse et du silicium. Certains flux, agglomèrès entre autres, enrichissent le cordon en éléments d'alliage: chrome, nickel.

Ce procédé peut mettre en oeuvre un ou plusieurs fils électrodes.

L'arc Submergé est surtout utilisé en automatique, car son réglage en soudage manuel est rendu délicat car l'arc électrique, caché par le flux, est invisible. Cette technique est à haut rendement. En effet, 70% de l'énergie sert à fondre le métal contre 45% en électrode enrobée.

Domaine d'Application

Ce procédé à forte pénétration est essentiellement utilisé en automatique, il est employé sur des épaisseurs allant de 2 mm jusqu'à 200/300 mm et apporte, à la fois en usine et sur chantier, une grande vitesse de soudage et des taux de dépôt élevés. On rencontre ce procédé, avec un ou plusieurs fil (voir photos ci-dessus) dans beaucoup d'industries, notamment en: Charpente métallique Chantier naval Construction mécano-soudée Off-Shore Tuberie Soudage de fortes épaisseurs Rechargement Cylindres de Laminoirs Rechargement Galets de tracteurs    etc.....
